Clip de relais à l'état solide en métal FHSD35 Din Clips de montage de rails

FHS-D35 rails de fixation à relais à l'état solide

Description générale

Ces supports/clip de montage de rails DIN en acier résistant sont utiles pour le montage d'une grande variété de dispositifs sur des rails DIN standard.Il est conçu pour le rail standard 35mm DIN.

Le support DIN Rail a six trous de montage filetés, ce qui permet de simplement visser à travers le dispositif monté et dans le support DIN Rail sans utiliser de noix.

Ces pinces sont très faciles à attacher et à détacher du rail DIN. Lorsqu'elles sont sur le rail, le support s'accroche au rail sur les lèvres supérieure et inférieure du rail.Le support doit être orienté de manière à ce que l'extrémité "fixée" (non à ressort) du support soit fixée au sommet du rail DIN.Les crochets coulissants chargés au ressort s'accrochent ensuite au fond du rail DIN. Cette disposition offre la plus grande rigidité et capacité de charge.Pour retirer la pince DIN du rail, il vous suffit de tirer l' onglet de relâchement sur le bord inférieur du support ou de pousser alternativement l' onglet sur le bord supérieur (les deux onglets font partie du même mécanisme de glissement).Cela libère les crochets coulissants saisissant le bas du rail et permet au bord inférieur du support de balancer loin du rail DIN. L'ensemble du support peut ensuite être soulevé du rail DIN.

Ces supports sont également connus sous le nom de plaques de montage DIN, de pinces DIN, de supports DIN, etc.

Fiche de données pour leInstallation de dissipateur de chaleur

1, Monté sur: DIN RAIL

2, À utiliser avec: relais à l'état solide

3, Matériau: acier, finition nickelée

4, trous de montage filetés: M4

5, deux skyles disponibles

6, DIN RAIL non inclus

7, N.W:54g/pc

8, Emballage: 100 pièces par carton

9, Expédition: DHL,UPS,Fedex,TNT

10Temps de réalisation: 5 jours

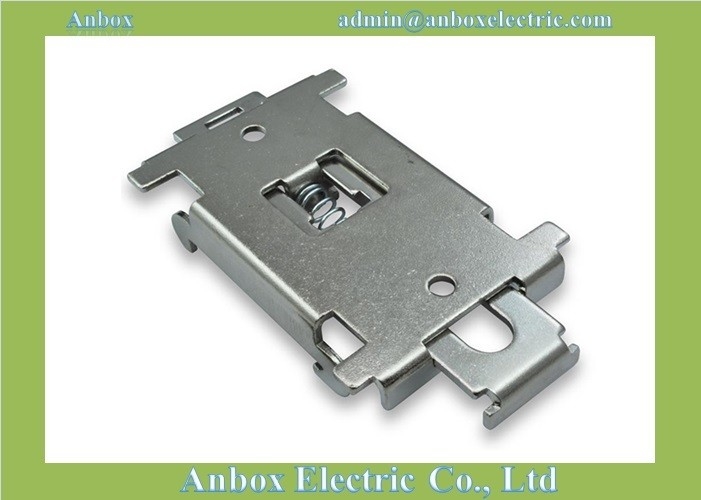

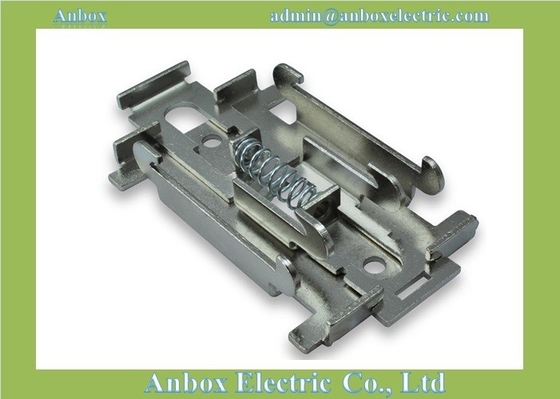

Des photos détaillées
